17.12.2025
Dodávka manipulátoru AWU 1250 firmy Peiseler pro výrobce turbínových hřídelí

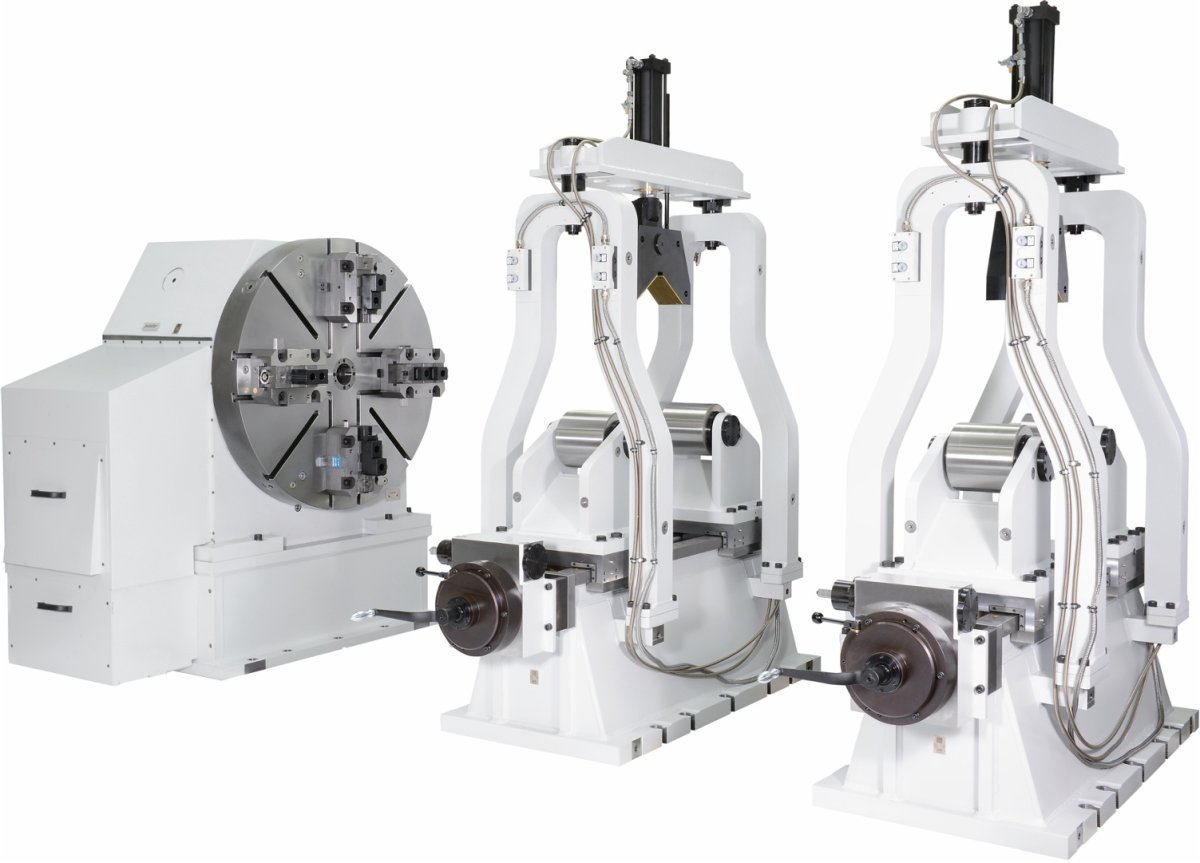

Upínací zařízení složené z AWU 1250 se šnekovým převodem a posuvným blokem s integrovanými přítlačnými patkami pro snadné středění obrobku bylo dodáno jako součást horizontálního obráběcícho centra německému zákazníkovi.
Převodový poměr 360:1 pro maximální točivý moment lícní upínací desky až 38 000 Nm pro dynamické polohování hřídele turbíny. Zařízení je vhodné pro :
- Výrobu parních a plynových turbínových hřídelí
- Instalaci k vertikální portálové frézce
- Rozměry obrobku
- Délka: až 10 000 mm
- Průměr: až 1 400 mm
- Maximální hmotnost: 52 000 kg
Podává se v různých velikostech čelní upínací desky :

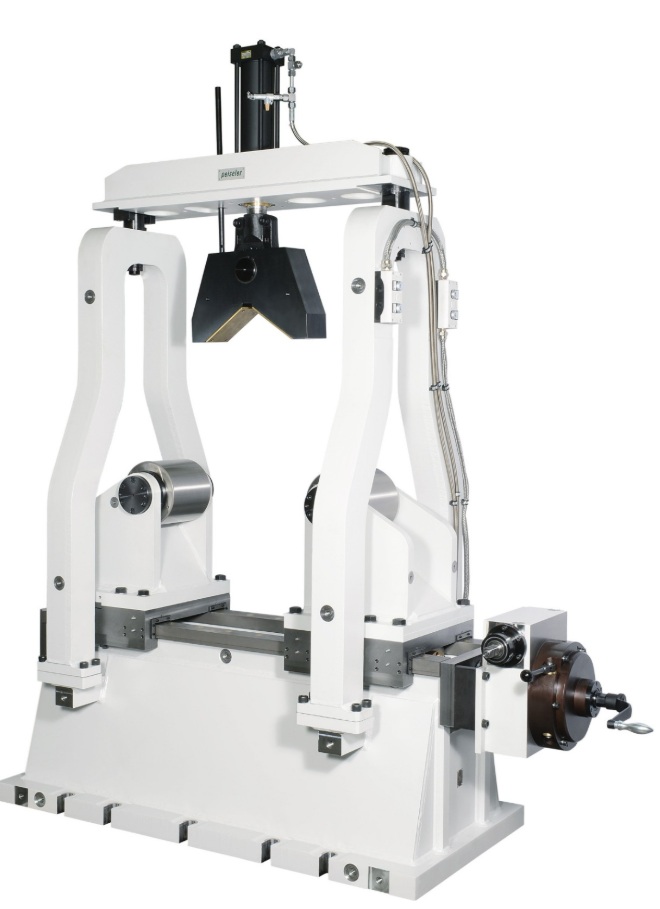

Proces frézování je podpořen axiálně působícím pasivním hydraulickým upínánacím blokem s momentem 40 000 Nm. To poskytuje další tlumení a tuhost při frézování, čímž se prodlužuje životnost nástrojů a zlepšuje povrch hřídelí.
- Nosnost na jeden podpěrný válečnkový blok 26 000 kg
- Síla zadržení tahu: 46 000 N
- Rozsah upnutí : 295 – 555 mm
- Ruční ovládání pomocí kliky
- Široké kuželové ložiskové válečky o délce 220 mm,pro zabránění stopám na povrchu obrobku
To výrazně zjednodušuje manipulaci s obrobkem, zkracuje dobu přípravy o 50 % a tím zvyšuje výkon stroje.
