Modernizace vodorovné vyvrtávačky s natáčecím vřeteníkem manipulátorem Peiseler AWU 1000

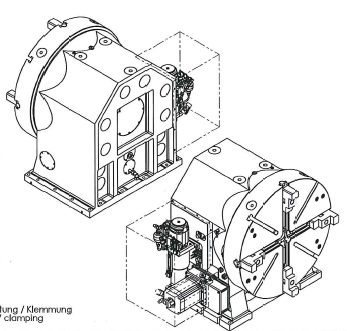

Dodatečné horizontální NC natáčení dlouhých hřídelí je častý požadavek u vodorovných vyvrtávaček. Firma Peiseler nabízí kompletní řadu manipulátorů AWU s lícní upínací deskou 520 až 1.600 mm a max.hmotností až 16.000 kg.

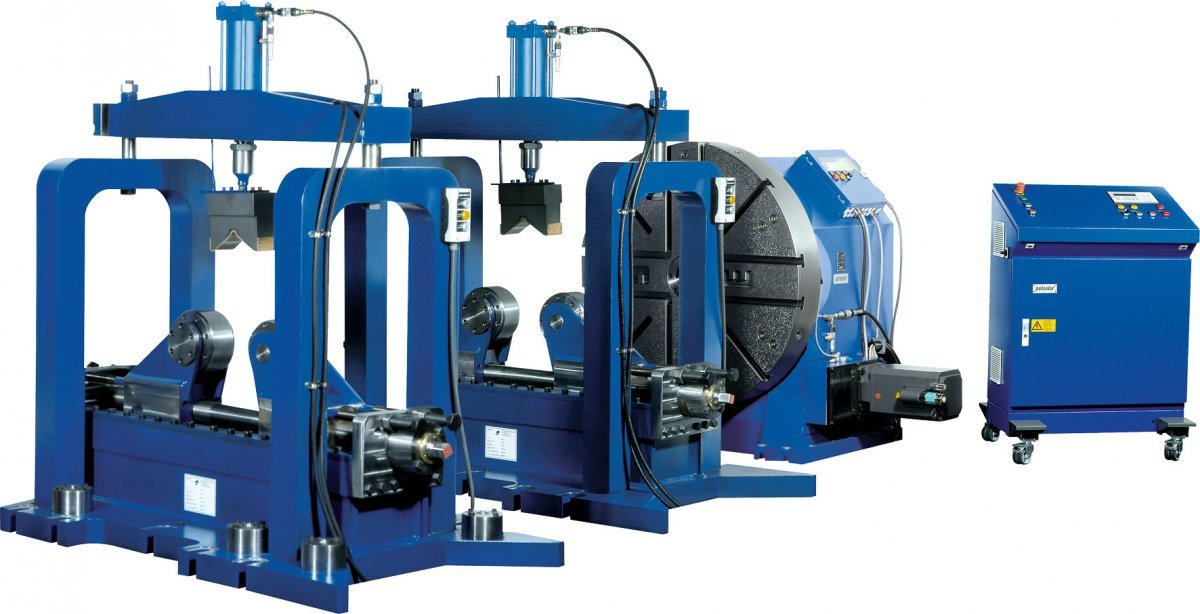

NC řízeným manipulátorem řady AWU, který umožňuje natočení rotačních obrobků kolem posuvové osy stroje X (v kinematice osa A), byl osazen modernazovaný stroj - vodorovná vyvrtávačka s natáčecích vřeteníkem. Hlavní cílem bylo vhodnou konfigurací pracoviště hřídel o průměru D=680 mm a délce L=6.500 mm na jedno upnutí kompletně obrobit. Manipulátor byl doplněn i valivými podpěrami, čímž je umožněno uložení větší škály rotačních obrobků. Max.otáčky jsou 10 . min-1 při přesnosti natočení +/- 10".
